アイタイプ
●トリプルスリング●クウォードスリング
●キトーチェーンスリング100はシングルスリングからクウォードスリングまで豊富な種類の標準セット品を揃えています。
使用目的に合わせてお選びください。また、組立てがいたって簡単ですから工場・作業場にリンクチェーンやカナグを
部材として準備し、必要の都度、目的に合わせて組立て使用するといっそう便利です。
SCE

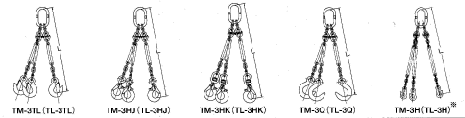

アイタイプ トリプルスリング
| W.W.L (使用 荷重 (t) |
チェーン 線径 (mm) (×チェーン の本数) |
寸法 (m) 質量 (kg) |
記 号 | |||||||||
| TM-3TL | TM-3HJ | TM-3HK | TM-3Q | TM-3H ※ |
マスターリンクLを使用した 場合の組み合わせ |
|||||||
| TL-3TL | TL-3HJ | TL-3HK | TL-3Q | TL-3H ※ |
||||||||
| 1.25 | 5.0 (×3) |
リーチ：Ｌ | 1.5 | - | - | - | - | 1.5 | - | - | - | - |
| セット の質量 |
3.2 | - | - | - | - | 3.9 | - | - | - | - | ||
| 3.2 | 6.3 (×3) |
リーチ：Ｌ | 1.5 | 1.5 | 1.5 | 1.5 | 2.0 | 1.5 | 1.5 | 1.5 | 1.5 | 2.0 |
| セット の質量 |
6.2 | 6.2 | 7.1 | 7.0 | 6.8 | 6.8 | 6.9 | 7.7 | 7.6 | 7.4 | ||
| 5.0 | 8.0 (×3) |
リーチ：Ｌ | 1.5 | 1.5 | 1.5 | 1.5 | 2.0 | 1.5 | 1.5 | 1.5 | 1.5 | 2.0 |
| セット の質量 |
9.8 | 10.2 | 11.1 | 11.3 | 10.7 | 10.4 | 10.5 | 11.7 | 11.9 | 11.3 | ||
| 8.0 | 10.0 (×3) |
リーチ：Ｌ | 1.5 | 1.5 | 1.5 | 1.5 | 2.0 | - | - | - | - | - |
| セット の質量 |
16.5 | 17.1 | 18.6 | 19.1 | 17.7 | - | - | - | - | - | ||
| 12.5 | 12.5 (×3) |
リーチ：Ｌ | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | - | - | - | - | - |
| セット の質量 |
33.1 | 33.0 | 36.5 | 36.0 | 30.0 | - | - | - | - | - | ||
| 20.0 | 16.0 (×3) |
リーチ：Ｌ | 2.5 | 2.5 | - | - | 2.5 | - | - | - | - | - |
| セット の質量 |
63.6 | 63.9 | - | - | 59.8 | - | - | - | - | - | ||

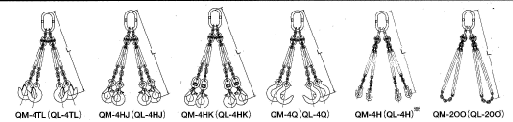

アイタイプ クウォードスリング
| W.W.L (使用 荷重 (t) |
チェーン 線径 (mm) (×チェーン の本数) |
寸法 (m) 質量 (kg) |
記 号 | |||||||||||
| QM-4TL | QM-4HJ | QM-4HK | QM-4Q | QM-4H ※ |
QM-2OO | マスターリンクLを使用した 場合の組み合わせ |
||||||||
| QL-4TL | QL-4HJ | QL-4HK | QL-4Q | QL-4H ※ |
QL-2OO | |||||||||
| 1.25 | 5.0 (×4) |
リーチ：Ｌ | 1.5 | - | - | - | - | 1.5 | 1.5 | - | - | - | - | 1.5 |
| セット の質量 |
4.2 | - | - | - | - | 3.5 | 4.9 | - | - | - | - | 4.2 | ||
| 3.2 | 6.3 (×4) |
リーチ：Ｌ | 1.5 | 1.5 | 1.5 | 1.5 | 2.0 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2.0 | 1.5 |
| セット の質量 |
7.9 | 7.9 | 9.1 | 9.0 | 8.7 | 5.7 | 8.4 | 8.5 | 9.6 | 9.5 | 9.2 | 6.3 | ||
| 5.0 | 8.0 (×4) |
リーチ：Ｌ | 1.5 | 1.5 | 1.5 | 1.5 | 2.0 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2.0 | 1.5 |
| セット の質量 |
12.4 | 12.9 | 14.2 | 14.4 | 13.6 | 9.0 | 12.9 | 13.1 | 14.7 | 14.7 | 14.1 | 9.5 | ||
| 8.0 | 10.0 (×4) |
リーチ：Ｌ | 1.5 | 1.5 | 1.5 | 1.5 | 2.0 | 1.5 | - | - | - | - | - | - |
| セット の質量 |
20.9 | 21.6 | 23.6 | 24.3 | 22.4 | 14.7 | - | - | - | - | - | - | ||
| 12.5 | 12.5 (×4) |
リーチ：Ｌ | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | - | - | - | - | - | - |
| セット の質量 |
41.9 | 41.8 | 46.4 | 45.7 | 37.8 | 30.0 | - | - | - | - | - | - | ||
| 20.0 | 16.0 (×4) |
リーチ：Ｌ | 2.5 | 2.5 | - | - | 2.5 | 2.5 | - | - | - | - | - | - |
| セット の質量 |
80.8 | 81.1 | - | - | 75.7 | 59.7 | - | - | - | - | - | - | ||
注1：※印の吊り方でチェーンにグラブフックをかけて使用する場合（長さ調用整等）の使用荷重は上表の70％となります。
詳細はつり方とW.L.L（使用荷重）一覧表をご参照ください。
注2：ツリカナグを大型クレーンなどにかけるときは、アイタイプ用の大型マスターリンクをご使用ください。
この場合、下方のカナグはピンタイプでもアイタイプでも自由に選択できます。
