ヤーク

●鋼材運搬の合理化に!ヤークPAT

荷役現場の安全性と使いやすさを両立した理想のヤーク

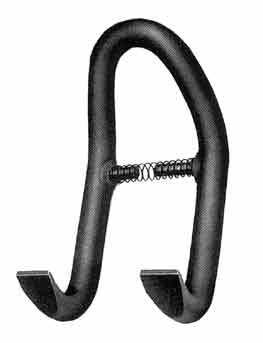

ヤーク(鋼板用フック)は鋼板吊作業において、安全性の向上、
作業性の合理化をテーマに開発された製品です。

ヤークの特長
安全・・・安全に吊れるように、工夫された形状となっていますので、
      とても便利です。
強靭・・・強靭で長持ちし、破壊安全係数は5以上です。
軽量・・・クロムモリブデン鋼(SCM435)の使用により、
      軽くなっていますので取り扱いが便利です。
軽便・・・バネ式ワイヤロープはずれ止め(実用新案)は、
      脱着自在の為、ロープの取り付け、取り外しが簡単に出来ます。

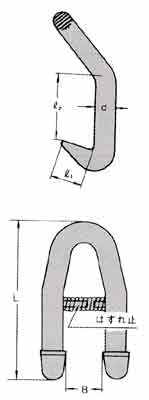

●厚板用

呼び
(使用荷重)
最大適用板厚
(mm)
d L B l1 l2 計算荷重
kg
0.5t 70以下 16 158 50 34 75 0.7
1 100 22 219 70 46 104 1.8
2 125 32 318 102 68 150 5
3.2 150 38 377 122 81 179 9
5 170 50 497 160 106 236 20.8
6.3 200 60 596 192 127 283 33
8 240 65 647 208 138 306 48
10 300 75 745 240 160 354 74
ワイヤロープの掛け方 ワイヤロープの吊り角度 使用個数 掛け幅角度
しぼらない 4点吊りを
原則とする

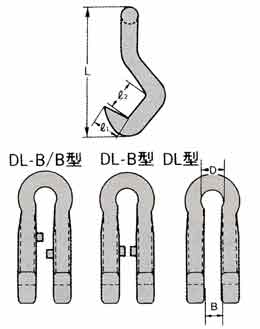

●薄板用

呼び
(使用荷重)
最大適用板厚
(mm)
d L B l1 l2 計算荷重
kg
1t 40以下 34 185 26 40 45 1.7
2 50 44 250 30 55 55 4
3 55 54 300 40 65 60 6
5 75 70 360 62 90 80 13.5
ワイヤロープの掛け方 ワイヤロープの吊り角度 使用個数 掛け幅角度
しぼる 4点吊りを
原則とする
