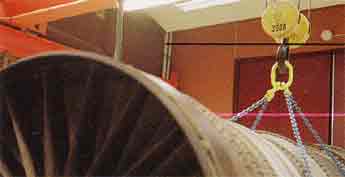

●グラビックシステムチェーンスリングB




●3点吊り組み合わせ例

マスターリンクMFとシングルグラブCG、ダブルグラブCGD、
シングルロックCL、ダブルロックCLDを組み合わせてご
使用ください。



TG3-BKG
マスターリンクMFとシングルグラブCG、ダブルグラブCGDと
ロッキングフックBKGをチェーンKLAで接続しています。
CG、CGDにはショートニング機能が装備されていますので、
重心の偏りや高低さのある吊り対象物も最適な揚程が得られ、
吊り作業の安全性を高めます。


TG3-EGKN
TG3-BKGのフック部分をスリングフックEGKN仕様としたものです。


TL3-BKG
TG3-BKGのシングルグラブCG、ダブルグラブCGDをシングル
ロックCL、ダブルロックCLD仕様としたものです。
ショートニング機能はありませんので、固定チェーン長でのご使用
となります。


TL3-EGKN
TL3-BKGのフック部分をスリングフックEGKN仕様としたものです。


TG3-BKG

TL3-BKG/EGKN



●4点吊り組み合わせ例


TG4-BKG
マスターリンクMFとダブルグラブCGDとロッキングフックBKGを
チェーンKLAで接続しています。
ダブルグラブCGDにはショートニング機能が装備されていますので、
重心の偏りや高低さのある吊り対象物も最適な揚程が得られ、
吊り作業の安全性を高めます。


TG4-EGKN
TG4-BKGのフック部分をスリングフックEGKN仕様としたものです。


TL4-BKG
TG4-BKGのダブルグラブCGDをダブルロックCLD仕様としたものです。
ショートニング機能はありませんので、固定チェーン長でのご使用となります。


TL4-EGKN
TL4-BKGのフック部分をスリングフックEGKN仕様としたものです。


TG4-BKG

TG4-BKG/EGKN



別表C
使用荷重表
単位:t
(安全率1:5)

KLA
チェーンサイズ
(mm)
60° 90° 120°
8 5.0 4.1 2.9
10 8.2 6.7 4.8
13 13.2 10.8 7.7
16 20.5 16.8 12.0
グラビックシステムデザイン(3)


マスターリンクMFとKLAチェーンを接続
するCG、CGD(ショートニング付)とCL、
CDL(ロックのみ)の全長差はチェーン2リンク分。
3〜4点吊りの際に、いずれも組み合わせ
でも簡単に全長をそろえることができます。
